Все начинается с проекта

Проектирование – первый и важнейший этап при организации систем электроснабжения, водоснабжения, канализации (водоотведения), отопления, вентиляции и кондиционирования, а также слаботочных систем. Проект это официальный документ для перепланировки помещений и подключения к внешним сетям, который зачастую является обязательным требованием местных эксплуатирующих организаций. Хорошо сделанный проект позволит сдать систему надзорным органам Москвы и учесть все пожелания Заказчика.

Проект электроснабжения

Надежное электроснабжение объекта необходимо для исправного функционирования всех систем жизнеобеспечения здания, зависящих от электричества - водоотведение, водоснабжение, системы, осуществляющие дымоудаление и кондиционирование, лифты, системы связи и другие системы. В соответствии с требованиями Правительства Российской Федерации в проектной документации обязательно должен присутствовать подраздел, посвященный системе электроснабжения.

В систему электроснабжения входят:

Электрические сети наружные;

Электрические сети внутреннего снабжения и освещения;

Распределительные щиты, ВРУ, ГРЩ.

Грамотно и профессионально выполненный проект электроснабжения является залогом надежной работы системы электроснабжения объекта, именно поэтому разработку такого проекта, также как и проектирование пожарной сигнализации, следует доверять исключительно опытной и надежной организации.

Проект электроснабжения как раздел документации

Квалифицированно выполненный проект электроснабжения – это раздел документации, определяющий, каким именно способом будет устроено электроснабжение на объекте. Работы по проектированию системы электроснабжения начинаются со сбора предполагаемых нагрузок от потребителей электроэнергии и определение категории надежности системы электроснабжения. На основе полученных данных в рамках проекта разрабатывается структура систем энергообеспечения, после чего определяются принципиальные схемы электрических сетей и распределяющих устройств на объекте. Также проект электроснабжения предусматривает мероприятия, направленные на защиту сооружения от возможных ударов молнии и заземление потребителей энергии. Кроме того, неотъемлемой частью проекта является перечень запланированных мероприятий по защите людей от поражения электрическим током.

Проект электроснабжения объекта должен содержать:

Расчеты нагрузок;

Однолинейные схемы;

Спецификации применяемого оборудования, элементов крепления и кабельной продукции.

В завершении проекта необходимо выполнить план расположения электрического оборудования, кабельных трасс, генерирующих или потребляющих энергоустановок, трансформаторных подстанций, различных мероприятий по электроснабжению.

Требования, предъявляемые к линейным сооружениям систем электроснабжения, следует выполнять в случае, если производится подготовка проектной документации для надземных или подземных линий электропередач. На завершающем этапе проект электроснабжения объекта согласуется с эксплуатирующими организациями, после чего направляется на прохождение государственной экспертизы.

Проект электроснабжения является неотъемлемой частью общего проекта объекта так же, как, например, конструктивные решения, и выполняется в виде отдельного тома (раздела) в составе общей документации.

Системы водоснабжения и водоотведения

Система водоснабжения представляет собой комплекс сооружений для обеспечения определенной группы потребителей водой в требуемых количествах и требуемого качества.

Система водоотведения (канализования) представляет собой комплекс оборудования, сетей и сооружений, предназначенных для организованного приема и удаления по трубопроводам за пределы населенных пунктов или промышленных предприятий загрязненных сточных вод, а также для их очистки и обезвреживания перед утилизацией или сбросом в водоем.

Водоснабжение и водоотведение являются одними из обязательных частей инженерных систем практически для любого объекта.

Согласно Постановлению Правительства Российской федерации от 16 февраля 2008 г №87 «О составе разделов проектной документации и требованиях к их содержанию» в состав раздела 5 входят два подраздела: «Система водоснабжения» и «Система водоотведения» являющиеся обязательными в составе разделов проектной документации.

В систему водоснабжения входят: водоподготовка, хозяйственно-питьевой водопровод; противопожарный водопровод; как рациональное использование и экономии воды - оборотное водоснабжение; при недостатке напора в системах водоснабжения – насосные станции.

В систему водоотведения входят: хозяйственно-бытовая канализация; производственная канализация; водосток, ливневая канализация; станции перекачки сточных вод; очистные сооружения бытовых сточных вод; очистные сооружения ливневых сточных вод.

Системы водоснабжения и водоотведения проектируются с учетом требований норм и правил на основе современного оборудования и материалов. Все расчёты производятся в соответствии с условиями местности, где расположен объект.

Виды системы отопления

Отопление - это искусственный обогрев помещений в холодный период года с целью возмещения в них теплопотерь и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта, а иногда и требованиям технологического процесса при помощи устройств (приборов, систем), выполняющих эту функцию.

Системы отопления бывают двух видов: местные и центральные. В центральных системах отопления тепло вырабатывают за пределами отапливаемых помещений (котельная, ТЭЦ). Затем выработанное тепло транспортируется по трубопроводам (тепломагистралям) в отдельные помещения и здания. Центральные системы отопления подразделяются по виду теплоносителя на водяное, воздушное, паровое и др. Местные (автономные) системы отопления отличает отсутствие теплопередающей системы – «тепломагистрали». Особенностью местной системы отопления является совмещение генератора тепла с отопительным прибором. Процесс проектирования отопления зависит от вида и конструкции отопительных приборов системы.

Виды и конструкции отопительных приборов

Отопительные приборы систем отопления различаются по виду конструкции и по способу теплоотдачи.

Грамотное проектирование систем отопления зданий устраняет такие моменты, как неправильный подбор оборудования, перерасход материалов, пересечение различных коммуникаций и т.д.

Проектированию отопления отводится важное место. Проектироваться отопление начинается с того, что производится расчёт теплопотерь на каждое отдельное помещение, с учётом его размеров, количества окон, толщины стен и перекрытий. Проектировщику также важно учитывать материалы, использованные при возведении стен, тип остекления, конструкция кровельного покрытия, количество стяжек пола и характер фундамента. Затем определяется тип отопительной системы здания, составляется принципиальная схема отопительной системы и производится технико-экономический расчёт, после чего проект согласовывается с заказчиком и получает разрешение в соответствующих государственных органах.

Проектирование вентиляции и кондиционирования

Следующий важный этап проектирования представляет собой разработку системы вентиляции и кондиционирования.

Системы вентиляции и кондиционирования служат для создания комфортного микроклимата в помещениях.

По функциональному назначению системы вентиляции различаются на:

приточная вентиляция (система);
вытяжная вентиляция (система);
рециркуляционная вентиляция (система).

Приточная система вентиляции подает очищенный и подогретый наружный воздух, особенно в холодное время года в рабочую зону помещений, в зону жизнедеятельности людей. Вентиляционный выход не подвержен оледенению даже во время длительных морозов.

Вытяжные системы предназначены для удаления отработанного увлажнённого воздуха из мест его скопления, обычно из верхней зоны помещений. Важно, чтобы вентилятор обеспечивал нужный расход воздуха в помещении с учетом сопротивления сети.

Рециркуляционные системы используют воздух помещения для его охлаждения, в летнее время, или нагрева, в холодный период. При проектировании вентиляции обязательно учитываются все выше перечисленные особенности систем. Проектированием вентиляции лучше не пренебрегать и доверить все расчеты квалифицированным специалистам.

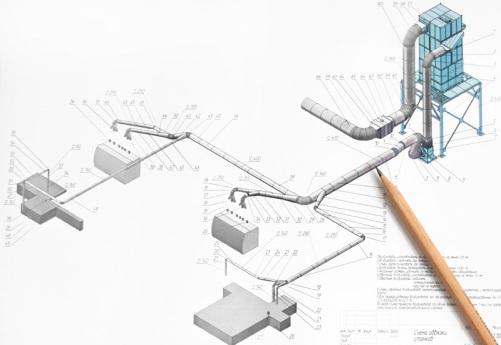

Особенности проекта вентиляции

Проектирование вентиляции заключается в оценке необходимого количества и номенклатуры вентиляционного оборудования и расчета вентиляционной системы для достижения сбалансированной работы и выдерживании основных параметров воздухообмена, составления необходимых чертежей, перечней оборудования и обоснования выбора того или иного технического решения. Проектирование необходимо начинать с системы кондиционирования.

Кондиционирование — это создание и поддержание определённых оптимальных параметров воздушной среды: температуры, влажности, уровня чистоты и подвижности воздуха. Системы кондиционирования воздуха работают так же в роли приточной вентиляции. В теплое время года такие системы охлаждают и осушают воздух, в холодный – подогревают и увлажняют.

Системы кондиционирования могут работать вместе с системами отопления как единое целое. При кондиционировании воздуха так же осуществляется очистка от пыли, нагревания, охлаждения, осушения и увлажнения воздуха. Все эти параметры регулируются автоматически системой управления. Системы кондиционирования подразделяются на центральные системы и местные системы.

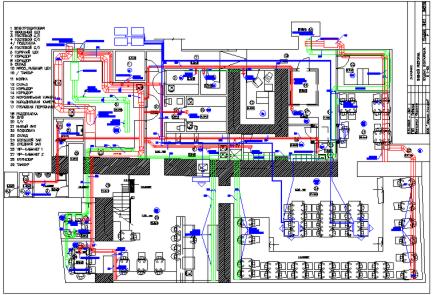

Проектирование вентиляции

Системы отопления, вентиляции и кондиционирования (ОВиК) являются неотъемлемой частью систем жизнеобеспечения зданий любого назначения.

В соответствии с Постановлением Правительства Российской федерации от 16 февраля 2008 г № 87 «О составе разделов проектной документации и требованиях к их содержанию» в состав раздела 5 входит подраздел «ОВиК». Подраздел является обязательным и регламентирует проектирование вентиляции, а также проектирование отопления и кондиционирования на объекте.

Системы ОВиК необходимы для двух целей:

организация допустимых или оптимальных условий, которые определяются Заказчиком и нормативными документами, а также для создания микроклимата в помещениях, предназначенных для пребывания работающих или отдыхающих людей;
организация необходимых нормативных условий микроклимата для проведения технологических процессов.

Проектирование систем отопления необходимо для достижения комфортных температурных условий в помещении.

Слаботочные системы

Сегодня ни один современный жилой дом, офис или промышленное предприятие невозможно представить без электронных коммуникаций. Компьютерные сети, система охранной сигнализации, телевидение и телефония, СКУД – все это возможно благодаря монтажу слаботочных систем.

Что такое слаботочная сеть?

Исходя из действующего определения, слаботочные системы («слаботочки») – это объединенные электронные проводные устройства, работающие при неопасном для жизни человека напряжении электрического тока, составляющем от 12 до 25 В.

Что является слаботочными системами?

Слаботочными системами являются объединенные в один информационный поток кабели и провода. Это могут быть системы телефонной связи (СТС), локально-вычислительные системы (ЛВС), кабельное телевидение, сигнализация, системы видеофиксации, контроля доступа, звукового и светового оповещения, охраны периметра, а также структурированные кабельные системы (СКС).

Для чего предназначены?

В первую очередь они предназначаются для организации бесперебойного функционирования инженерного оборудования, консолидирующего служебные данные. Такой вид систем также позволяет передавать электронные команды управления различным объектам. Кроме того, слаботочные кабеля являются интеграционной составляющей инженерной сети, и их цель – создать единую среду взаимодействия для различных типов сетей в здании или сооружении. Таким образом, слаботочки универсальны и должны быть выгодны потребителю тем, что последний имеет возможность подключить к одному кабелю сразу несколько устройств разного вида.

Какие проектно-изыскательские работы есть?

Выделяются следующие виды комплексных работ:

Инженерные изыскания.
Подготовка технико-экономического обоснования.
Разработка проектов и рабочей документации для реализации.
Составление сметы.
Проектирование
Проектирование слаботочки должно предусматривать тип конкретного здания, его особенности и ограничения, размещение узлов, разведение проводки, а также потребности владельца здания в услугах, которые могут быть организованы посредством слаботочки. При этом необходимо учесть архитектуру здания и дизайн помещения.

Проектирование слаботочных систем осуществляется на основании постановления Правительства РФ №87 от 16.02.2008 «О составе разделов проектной документации и требованиях к их содержанию». В непрекословном порядке должны быть учтены положения строительных норм и правил, руководящая документация, утвержденное заказчиком задание на проектирование, исходные данные. Разрабатываемая проектная документация содержит пояснительные записки, технические решения, структурные схемы, планы расположения оборудования, спецификации оборудования и сметную документацию.

Нормативные документы по проектированию

Рекомендуемая нормативная документация при проектировании слаботочных сетей включает в себя ГОСТ 21.101-97 «Основные требования к проектной и рабочей документации», а также такие документы, как РД 78.36.002-99, РД 78.145-93, ПУЭ 7, НПБ 105-03 и СНиП 3.05.06-85.

Основные этапы работ по прокладке
Изучение потребности заказчика и сбор общих данных по объекту.
Очное обследование инфраструктуры объекта.
Изучение ТУ на подключение.
Подготовка и составление первоначального варианта технического задания.
Проработка технического проекта.
Расчет сметной стоимости работ.
Согласование и утверждение предварительного проекта, внесение дополнительных коррективов в документацию.
Разработка и создание пакета документов по рабочему проекту.
Монтаж слаботочных кабелей и их сборка.
Проведение пуско-наладочных работ, сдача в ходе приемки.

Какая документация должна быть подготовлена в ходе выполнения проекта?

Для успешного выполнения проекта необходимо подготовить общую ведомость документов, пояснительную записку по проекту, включающую ТЭО, схемы и планы, а также спецификацию задействованного инженерного оборудования и его составляющих с указанием базовых характеристик, комплектностью и ценой.

Какие бывают классификации и комплектации?

Все слаботочки подразделяются на бытовые (домашние) и промышленные (коммерческие). Бывают следующих видов:

Интегрированная система безопасности
Локальная вычислительная сеть
Магистральные кабелепроводы
Система коллективного приема телевидения
Система контроля и управления доступом (СКУД)
Система охранного телевидения (СОТ)
Система охранной сигнализации
Система радиофикации (радиотрансляции)
Структурированная кабельная система (СКС)
Автоматическая установка пожарной сигнализации (АУПС)
Система оповещения и управления эвакуацией (СОУЭ)

Где, как и для чего применяются?

Слаботочки применяются во всех современных жилых домах, административных и промышленных зданиях, торговых центрах и спортивно-концертных комплексах. Они состоят из большого количества инфраструктурных элементов (разъемами, кабелями, соединительными компонентами, вспомогательными устройствами) и смонтированы внутри здания для обеспечения комфортных и безопасных условий проживания или работы.

Проектирование тепловых сетей

Трубопроводная система, обеспечивающая потребителей теплоэнергией, называется тепловой сетью. Она является перекидным мостиком между источником теплоснабжения (котельные или ТЭЦ) и потребителем. В качестве теплоносителя обычно выступает вода, которая и задает параметры, согласно которым тепло поступает к каждому потребителю.

Установка тепловых сетей, как и разработка АУПС, осуществляется согласно соответствующим нормативным документам. О проектировании тепловых сетей говорится в подразделе «Тепловые сети» пятого раздела Постановления Правительства РФ от 16.02.2008 г. №87. В зависимости от решений проекта либо эксплуатационной организации тепловые сети бывают:

магистральными;

квартальными;

распределительными (подключение с помощью ответвлений);

ответвлениями от распределительных и магистральных тепловых сетей к отдельным зданиям.

Особенности проектирования тепловых сетей

Проектирование тепловых сетей учитывает способ прокладки – принцип, лежащий в основе одной из классификаций тепловых сетей. Согласно ему есть надземные (или воздушные) и подземные тепловые сети.

Так, надземная прокладка (на спецопорах и эстакадах) применяется на предприятиях промышленности и на загородной территории. В населенной местности, напротив, используется подземная прокладка. Она располагается вместе с другими коммуникациями, а также устанавливается в грунт (бесканальная прокладка). Разработка генеральных планов возведения зданий учитывает все эти данные.

Прокладывая тепловые сети, специалисты используют радиальные (тупиковые) и кольцевые схемы. Возможных перерывов в теплоснабжении удается избежать, если отдельные магистральные сети соединить друг с другом и устройствами перемычек между ответвлениями. Там, где находятся ответвления, используются подземные краны с запорно-регулировочной арматурой, а также сальниковыми генераторами и др. Если длина трассы достаточно велика, то на тепловые сети ставят подкачивающие насосные подстанции. Для проектирования тепловой сети обычно используют трубы из стали для подведения к отдельным зданиям (d от 50) и магистральным сетям (d до 1400).

Проектирование тепловых сетей учитывает возможное изменение температуры рабочей среды. Для того, чтобы избежать неприятных последствий температурного удлинения, требуется установка компенсаторов. На трубопроводы малого (до 300 мм) диаметра монтируют гибкие П-образные компенсаторы, а для трубопроводов большего диаметра требуются линзовые или сальниковые осевые компенсаторы.

Для снижения теплопотерь в тепловых сетях применяют теплоизоляцию. Следует учитывать способ прокладки. Если это надземная прокладка, то используется минеральная вата, а бесканальная прокладка требует изоляционных материалов, которые наносятся только в заводских условиях.
