Бункер-убежище

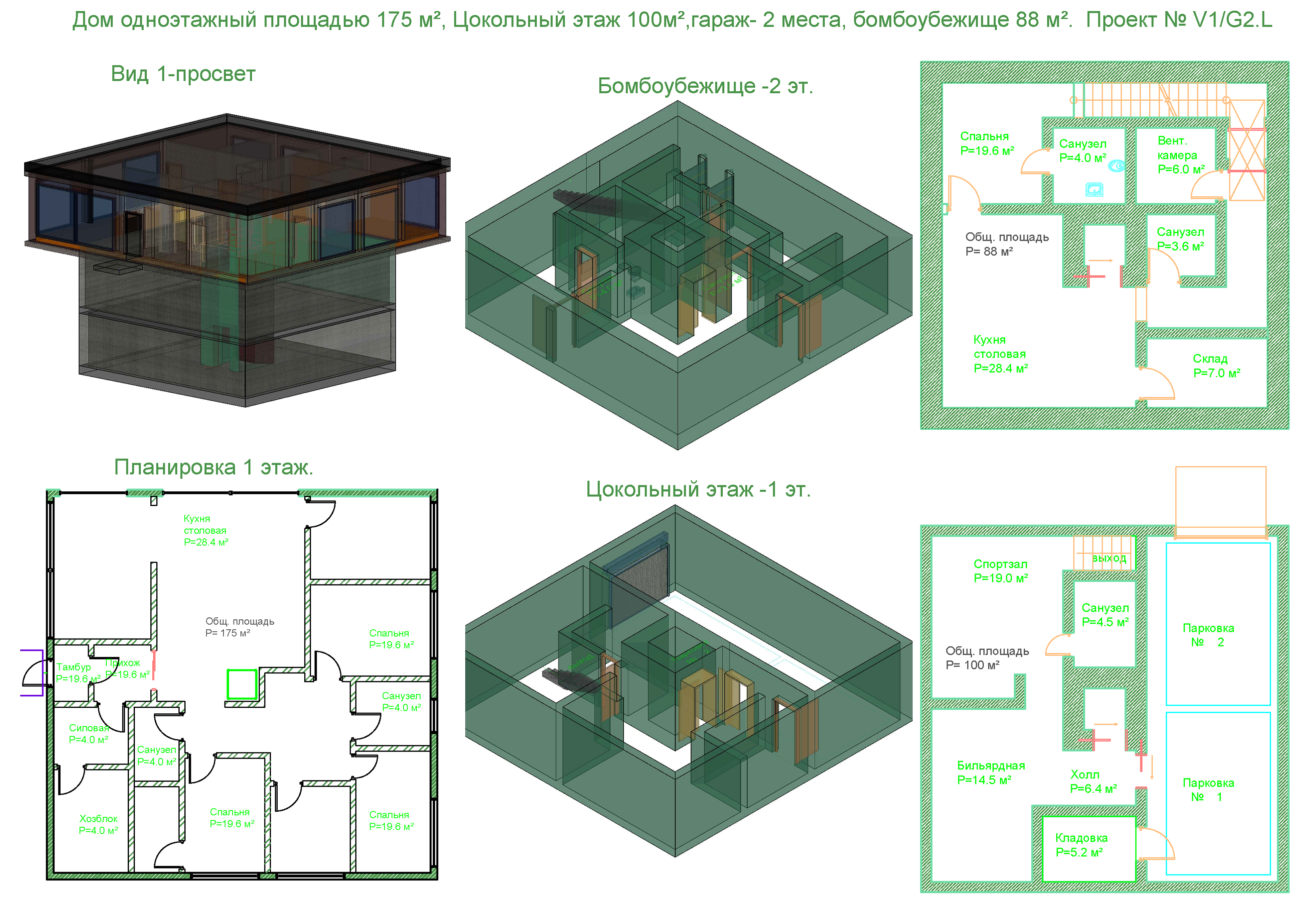

Дом одноэтажный площадью 175 м², Цокольный этаж 100м²,гараж- 2 места, бомбоубежище 88 м². оборудован автономными системами жизниобеспечевания бомбоубежища на полный срок эксплуатации. Инженерные системы :

1.Энергетическая устоновка.                                                                                     2.Вентиляция

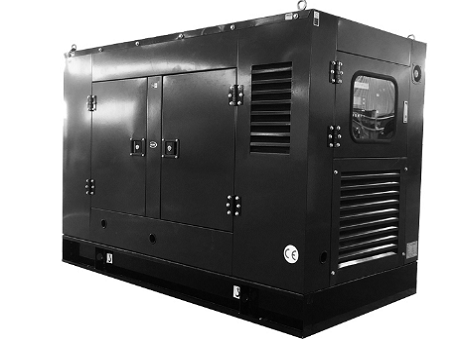

Вторым независимым источником питания ЗСГО является является дизельная электростанция ДЭС типа ТСС АД-35С-Т400-1РМ7 управляемая контроллером SMARTGEN HGM-6120. Переключение электропитания от внешнего ввода на ДЭС осуществляется автоматически через панель АВР2-63-ШН-0, установленную в эл/щитовой.
Питающий 4-ех жильный кабель от существующего ВРУ 0,4 кВ по типу защитного заземления проектом принят системы TN-С-S (3 фазы +PEN) при напряжении ~380/220 В. Внутренняя электросеть по типу защитного заземления принята система TN-S (пятипроводная: нулевой рабочий проводник (N) и нулевой защитный проводник (РЕ) работают раздельно по всей системе 3 фазы +N+PE.)
Расчётная нагрузка ЗСГО составляет 27,25 кВт.

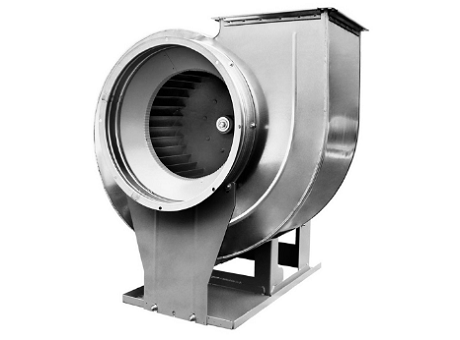

Вентиляция запроектирована приточно-вытяжная с механическим побуждением, с применением электроручнух вентиляторов ЭРВ-72 и эл. вентилятором ВРАН-3,15. Приток воздуха для убежища осуществляется с использованием систем ПУ1 и ПУ2.

Воздухообмен определен в соответствии с санитарными нормами. Вентиляционное оборудование размещено в помещении венткамер. Для систем вентиляции приняты воздуховоды из тонколистовой стали. Резервная естественная вентиляция не предусматривается. При отсутствии электроэнергии резервная вентиляция убежища осуществляется путем ручного привода электроручных вентиляторов из расчета удаления воздуха не менее 3куб.м/час на человека.
Приточный воздух очищается в фильтрах. Предусмотрена защита обслуживающего персонала от облучения железобетонным экраном (см.к-т АС).
Электроручные вентиляторы устанавливаются на фундаменты.
Воэдухозаборная шахта выполняется с решеткой на высоте не менее 2м от поверхности земли до низа решетки и оборудуется козырьком для предотвращения попадания радиоактивных осадков.
Вентиляторы в мирное время должны быть закрыты и опломбированы.

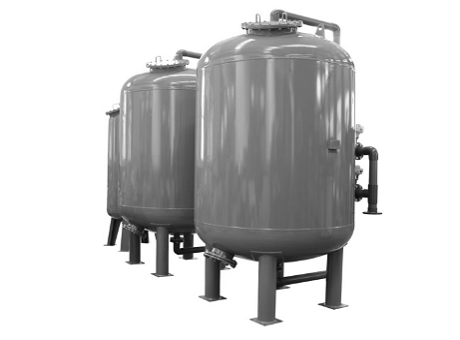

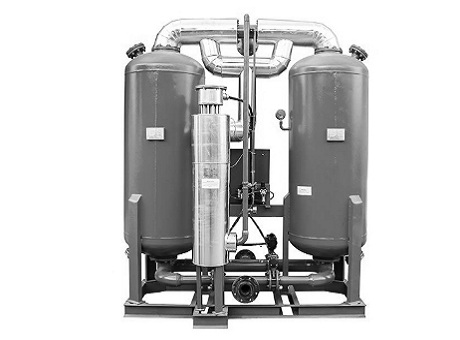

 3. Регенирация воздуха.  4. Очистка воды.

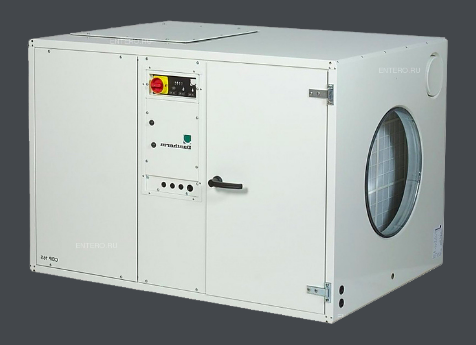

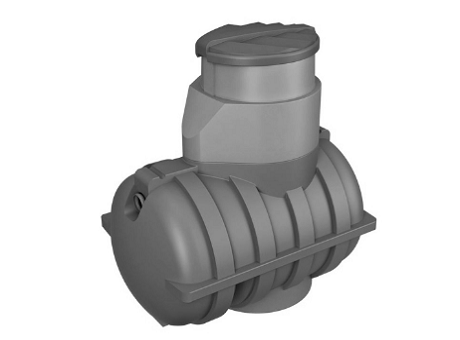

5. Климатическая установка. 6. Канализация.
